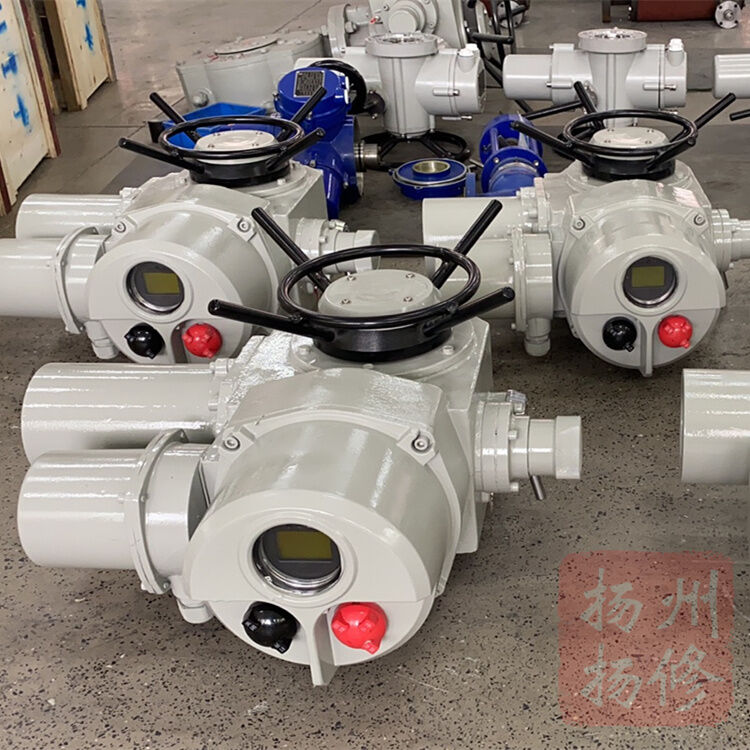

開關型閥門電動頭DZW30-WK（揚修電力）

手機掃描查看

 開關型閥門電動頭DZW30-WK（揚修電力）；

DZW系列整體型電動執行機構，是閥門實現開啟、關閉控制的驅動設備。適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。

本系列電動執行機構具有功能全、性能可靠、控制系統先進，使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

型號主要有：

DZW10-WK,DZW20-WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180-WK,DZW250-WK,DZW350-WK,DZW500-WK,

DZZ10-18W,DZZ20-18W,DZZ30-18W,DZZ45-18W,DZZ60-18W,DZZ90-18W,DZZ120-18W,DZZ180-18W,DZZ250-18,DZZ350-18W,DZZ500-18W,

開關型閥門電動頭DZW30-WK（揚修電力）

工作環境和主要技術參數；

電源：常規，三相380V（50Hz）

特殊，三相660V、440V、415V（50Hz、60Hz）；

單相220V、110V（50Hz、60Hz）

環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

戶外型：用于無易燃、易爆和無腐蝕性介質的場所；

隔爆型防爆等級： EXdIIBT4  適用于環境為IIA、IIB級T1-T4組的易爆性氣體混合物。

防護等級：IP65（特殊訂貨IP67、IP68）

工作制式：調節型為S5，負載持續率為10%，工作次數為630c/h;

          開關型為S2，10min.

開關型：控制系統與電動執行機構一體稱為開關型電動執行機構，其電氣部分主要由開關型模塊、旋鈕組件、開度表（或數顯指示器）、接觸器等組成，見圖10。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制機構、行程控制機構、開度指示機構進行調整。旋鈕裝置上有兩個旋鈕，其中一個為狀態旋鈕（右邊），另一個為操作旋鈕（左邊），依靠在電氣罩殼上，突出箭頭指示操作方式，操作旋鈕順時針旋至箭頭處為開閥，逆時針為關閥；

開關型閥門電動頭DZW30-WK（揚修電力）
