揚修西門子F-2SQ3521（智能控制方式）帶減速箱；

 2SQ3 (2SJ3) 系列部分回轉（角行程）電動執行機構是對開環和閉環控制系統中的最終控制元件（如閥門、風門、擋板）的運行進行控制的一種驅動裝置。

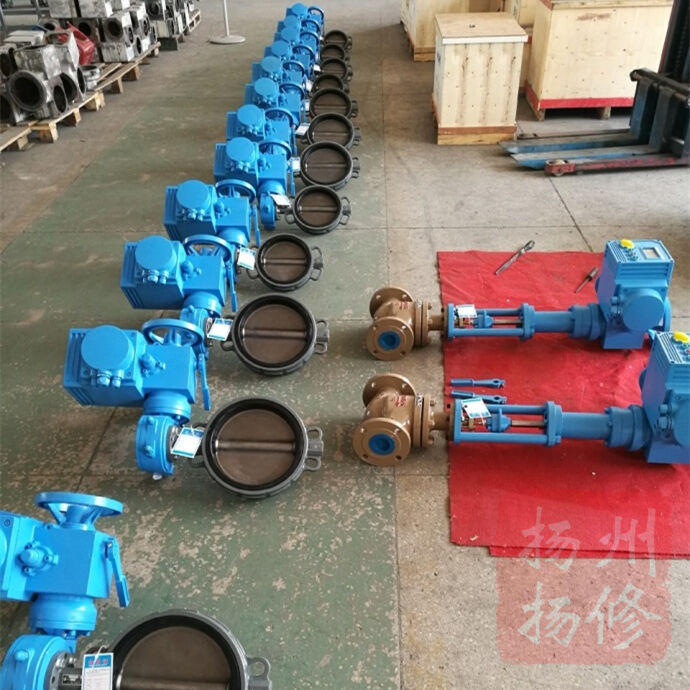

2SQ3（2SJ3）系列是揚州市揚修電力設備有限公司2SA3系列多回轉電動執行機構的派生產品，它可以準確的按控制指令動作，是對球閥、碟閥、風門等實現遠控、集控和自動控制的必不可少的驅動裝置，本系列產品不僅可用于電站，還可以用于石化、礦山、公共事業等。具有如下特點：

      1. 具有2SA3多回轉電動執行機構的控制功能；

      2.具有防塵防水功能，防護等級IP67，應用戶要求亦可提供防護等級為IP68的電動執行機構；

      3.2SQ30(2SJ30)適用于碟閥、風門、球閥、擋板2SQ35(2SJ35)適用于各種部分回轉的調節閥等；

      4.2SQ3為部分回轉電動執行機構，2SJ3為角行程帶搖臂的電動執行機構。

揚修西門子F-2SQ3521（智能控制方式）帶減速箱；

技術條件

      1.環境溫度：      開關型：-20℃ ~ +80℃;  調節型：-20℃ ~ +60℃

      2.相對溫度：      ≤95%  （25℃）

      3.工作環境：      不含強腐蝕性或易爆性氣體的工況

      4.防護等級：      IP67、IP68（特殊定貨）

      5.電源：          380V    50HZ  或  220V     50HZ （2000N.m以下）

      6.調節用閥位信號：0/4—20mA

F-2SQ3 (2SJ3) 系列部分回轉（角行程）非侵入式智能型電動執行機構.

    1、全中文顯示：執行器視窗采用高清晰LCD數字、全中文及標識符液晶顯示屏。

2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。

3、缺相保護：具有電源缺相和輸出缺相保護功能。

4、非侵入式：就地操作器件采用非接觸感應元件，現場調試無需打開罩殼。

5、人機界面：采用高清晰度、高對比度的LCD顯示、內含背景燈、全中文，方便用戶設置與調試。

6、遙控：使用紅外遙控器可對特殊安裝位置的執行器進行調試、操作或參數設置與查詢。

7、準確定位：準確的閥門定位，采用數字傳感器對閥門位置進行準確檢測。

8、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。

9、信號自由組態：最多可輸出6路接點信號工用戶選擇使用，每一路信號可自由定義。

10、自診斷：強大的故障自診斷功能，方便及時處理故障。

11、總線技術：具有Profibus、Modbus和工業以太網等多種總線通訊模塊。

12、遠程診斷：具有在線遠程診斷功能。
