前言
目前水泥礦山開采業中，傳統礦石運輸方式是采用間斷開采工藝，其基本工作流程為：礦石經開采爆破后，自卸式卡車運輸石料到山下固定破碎機進行破碎，然后通過固定式長皮帶進行物料傳送。此運輸方式礦山設備初始投資較大、礦車運行成本較高、危險性較大，而且在礦山生產過程中需要不斷的修建、維護礦區運礦道路，生產運營費用居高不下。移動式破碎系統可在工作面直接對礦石進行破碎，縮短礦石至固定式破碎機之間的運輸距離。但移動式破碎系統與固定式長膠帶之間的輸送成為了瓶頸，履帶式移動堆料機可以很好連接破碎機與長膠帶。
新型履帶式混凝土布料機涉及一種物料輸送設備，是一種應用于礦山開采過程中的自帶動力系統的履帶移動式輸送機。此類設備的成功研發與應用，將提高移動式破碎系統在礦山的應用，同時破碎機、皮帶均可自行移動，可使設備方便地移至安全界線外，不受爆破作業的影響實現礦山連續化開采作業，即以皮帶輸送系統取代傳統礦車運輸，降低生產運營成本及提高礦山環保條件。
新型履帶移動式皮帶輸送裝置介紹

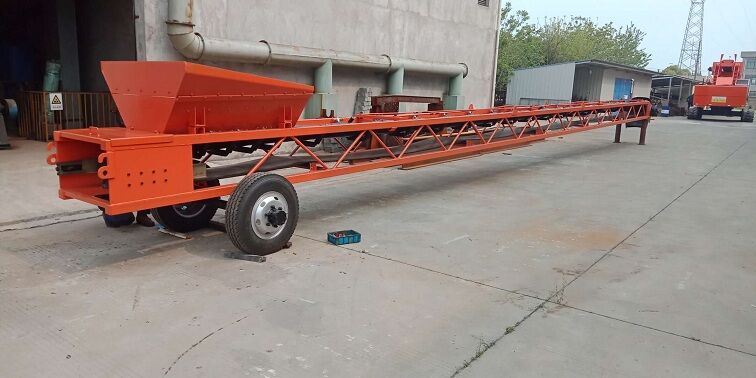

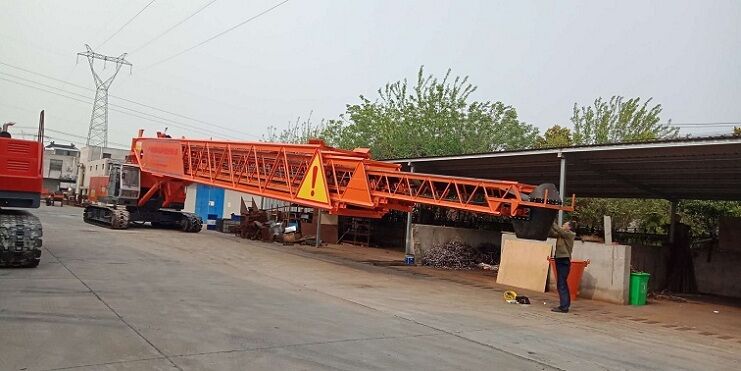

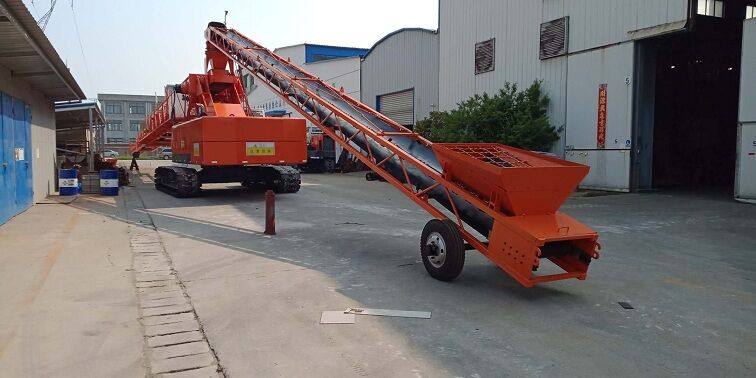

新型履帶移動式堆料機，以皮帶輸送機的物料輸送功能為主體，皮帶輸送機的兩端分別設置有傳統的入料裝置和出料裝置。其特征在于，還包括履帶底盤和行走輪，皮帶輸送機的一端通過轉盤機構與履帶底盤連接，皮帶輸送機的另一端通過鉸接機構與行走輪連接，整個裝置由液壓馬達驅動履帶行走，動力可采用柴油發動機或外接電源。
礦山塊狀物料由入料裝置落入皮帶輸送機上。皮帶輸送機由頭部滾筒、尾部滾筒、張緊裝置、上下托輥、改向滾筒等部件組成，其中央設置有桁架，托輥架與桁架剛性連接，托輥與托輥架采用柔性連接，增強了皮帶對不平地面的適應性，抑制了皮帶跑偏情況。桁架的結構針對皮帶輸送機獨特設計，長度可依使用情況隨意定制，針對不同運輸能力的皮帶適應性強，對場地的平整度要求低。桁架與履帶底盤通過轉盤機構連接，履帶底盤上裝有用于驅動的液壓馬達，負責移動式皮帶機的動力輸出，轉盤機構內的主要部件為軸承，實現移動皮帶輸送機的轉向功能。鉸接機構連接桁架與行走輪，本設計中的鉸接機構的主要部件為關節軸承，它能夠調節桁架對不平場地起伏度的適應能力，實現桁架在一定范圍內的俯仰動作；行走輪采用了四輪行走機構，承載力強，行走穩定；入料裝置與出料裝置局部采用耐磨材料，結構細節上最大限度的避免物料對設備所造成的磨損。
該設備使用時，首先依靠履帶底盤的動力輸出及轉盤機構的方向調節功能使得整臺履帶移動式輸送機運行到指定地點；物料通過入料裝置進入皮帶輸送機，皮帶輸送機通過頭部滾筒提供動力，驅動皮帶運送物料，通過出料裝置輸出物料；當所開采區域物料輸送完畢時，該設備可隨移動式破碎機快速轉場，運行到指定地點，進行物料的輸送。此設備技術方案解決了礦山物料輸送輸送能力大、場地適應能力強、移動方便靈活的生產工藝需求。
目前該裝置設計生產能力為300 t/h，輸送距離42m或60米，多臺設備聯合使用，可滿足日產3200噸水泥熟料生產的需要，也可推廣至其他行業同類型礦山。
新型履帶式混凝土布料機應用前景
皮帶輸送系統取代礦車運輸系統的礦山開采所帶來的成本優勢、環保優勢是顯而易見的。新型履帶移動式皮帶輸送裝置的研發成功，使移動式破碎系統在礦山的大量應用成為了可能，而移動式破碎機和皮帶輸送系統的使用可大大縮短礦石的運輸距離，減少了礦車的使用，從而降低了礦車的采購成本和運礦道路的建設費用以及生產過程中運輸成本和能源消耗，有利于環境保護。此類設備的成功研發與應用，必將會帶來礦山生產工藝系統的革新，創造更大的社會經濟效益。
