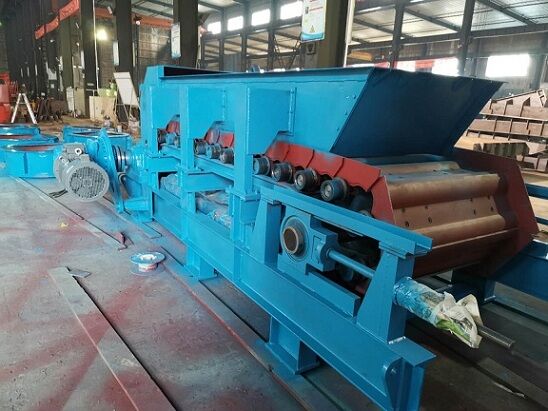

一）板式給料機導料裝置基本定義
導料裝置又稱防溢料裝置，板式給料機在工作時，物料是堆積在輸送槽板上，由于物料料層高度較高，可以達到1米多，如果沒有導料裝置，物料會由于料層高度過高從而溢到地面，所以導料裝置的作用是限制物料從槽板二側溢出。
二）板式給料機導料板的設計
1）導料板的材質
導料板的材質通常用Q235或16Mn, 也可以設計為2層，外層材質用Q235，內層16Mn做襯板，從而提高導料板的耐磨性。
2）導料板的厚度
厚度一般是10毫米往上，也可按技術協議確定。
3）導料板的高度
導料板的高度通常由槽板上輸送物料的高度確定，設計時通常比輸送物料高度高15-20公分。4）導料板材質的特殊設計
如果輸送物料是紅土鎳礦和粘土等粘性物料，導料板設計時，通常設計為二層，外層材料用普通的Q235鐵板，在內側加裝耐磨聚氨酯板，減少摩擦阻力，物料也不容易粘在聚氨酯板上。
5）導料板的長度設計
導料板的長度通常由進料方式確定，如果板式給料機是放在料倉下面，那么在料倉下面就不需要設計導料板，料倉往外到驅動軸這一段就要設計導料板。如果是通過裝載機往板式給料機供料，則板式給料機全段都要設計導料板。
三）板式給料機導料板的安裝方式
導料板通常是用螺絲固定在支架上，支架直接焊接在板式給料機機架上。板式給料機導料板是由多塊鐵板焊接而成，除保證有足夠的強度和剛度外，導料板內側焊縫要打磨平整，因?yàn)閷?dǎo)料板內側是和物料直接接觸，如焊縫不平整，會增加摩擦阻力。
