移動破碎站由板式給料機、破碎機、篩分系統和皮帶輸送機構成一體，并配以行走機構，是一個移動的生產線。一套完善的移動破碎站需要在設計時整線流暢，產量匹配，以較低的投資來較大限度的滿足生產需求。
一、移動破碎站系統組成
1、給料系統：
移動破碎站給料系統的功能是向各段破碎機和篩分機送入原料。減緩給料過程對破碎機的工作裝置造成的沖擊，可以達到均勻給料、改善破碎機的工作條件等作用。根據不同的破碎篩分工藝流程，給料方式也有所區別。初級破碎機一般都采用板式給料機，目的是將礦石原料按破碎機的處理速度送入破碎腔內。產量很大時，可用重型板式給料機，這種給料機給料粒度也較大；原礦粒度較小時，可用中型板式給料機。在中細碎破碎機和篩分生產線，為保證給料的均勻性，配置輕型板式給料機。
2、破碎系統：
破碎機設備系統是整套設備的核心。它的工作時將礦石原料破碎成碎小粒徑的成品料，保證破碎后的物料為顆粒狀、降低片狀物料的含量，同時粒級分布要均勻，所以對于破碎機有破碎機能力、效率、破碎后的物料質量等具體要求。
一條移動破碎篩分生產線可有多臺破碎機組成。破碎機械的品種很多，性能各異。
3、篩分系統：
是為了滿足骨料粒度分選要求而設置的，為了確保破碎后再生骨料的質量，對一次破碎后粒度不能滿足要求的篩選粒度較大的混凝土塊，輸送回破碎機進行再次破碎，因此篩分系統可以對已經破碎的建筑垃圾按粒度分選。
輪胎式移動機構底盤高，轉彎半徑小，便于在普通公路上行駛，可快速進駐工地。節省時間，設備靈活性高，采用車載式發電機組，可為設備提供持續動力。履帶式移動機構重心低，移動平穩，接地比壓低，通過性好，對山地、濕地有很好的適應性，一般采用全液壓驅動系統。履帶式移動機構的動力裝置，驅動力大，作業期間還可以自行調整設備的擺放位置，不需要額外的牽引設備。
二、板式給料機在移動破碎生產線的應用舉例
加工物料：建筑垃圾
生產能力：200方/小時
設備配置：板式給料機，移動式破碎機（移動鄂破、移動反擊破、移動振動篩）。
項目介紹：
該項目用于破碎建筑垃圾，成品砂石用于制磚、路基材料等，分離的鋼材被重新回收利用。經預處理后進料尺寸400mm，成 品：0-5mm機制砂，5-50mm碎石。

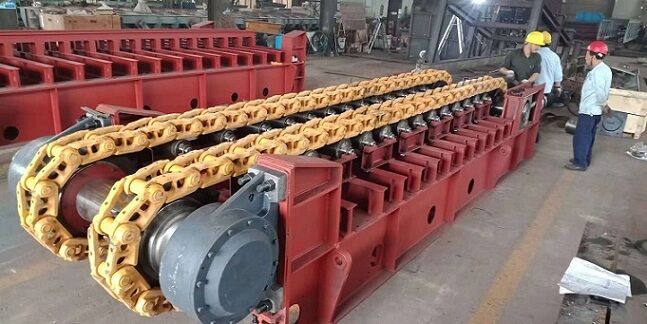

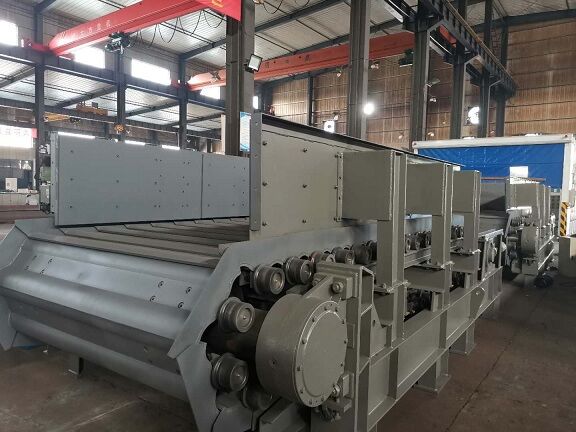

該項目頭道破碎采用PE750×1060顎式破碎機，進料尺寸控制在600mm內，臺時產量為75-130方，該破碎機選用GBL1200×10000中型板式給料機給料，安裝角度18°，通過板式給料機給料，能給破碎機均勻喂料，提高了破碎機產量。
GBL1200×10000板式給料機技術參數如下：
型號規格：1200*10000
槽板寬：1200mm ，中心距：12160mm
輸送物料粒度：小于600mm 輸送物料：建筑垃圾
物料容重：1.6t/立方 輸沙量：200t/h
輸送角度：18度 輸送速度：0.12m/s
合金結構鋼鏈節距：250mm 減速機：P2KA10-320
減速比：320 電動機：YVF2-180L-4
功率：22KW 設備質量：21T
GBL1200*10000中型板式給料機供貨范圍如下：
序號 設備及部件名稱 數量或規格
1 中型板式喂料機 GBL1200*10000
1.1 減速器(含驅動底座） P2KA10-320
1.1.1 電機 YVF2-180L-4(1臺)
1.2 機架（含頭部罩殼，導料板） 1套
1.3 主軸裝置 1套
1.4 尾軸裝置 1套
1.5 合金結構鋼鏈條 1套
1.6 低速聯軸器 1套
1.7 槽板 1套
1.8 滾輪 1套
1.9 配件隨機 1套（滾輪4只，槽板2塊）
1.10 安裝地腳螺栓 1套
1.11 隨機技術資料 1套
