中型板式給料機基本結構由以下部分組成：
1、下料斗： 下料斗是連接料倉及給料機料槽的非標接口，下料斗上部法蘭與料倉口法蘭相匹配，下部法蘭與板式給料機連接,以保證來料有效進入料倉。
2、輸送槽板： 整個槽板圍成一個相對封閉的箱體，以保證上部來料能夠有效進入板鏈上部，便于物料自開口處由刮板輸送至下一級輸送系統，同時保證不使物料散落。
3、鏈條和槽板：
鏈條采用優質合金結構鋼， 抗拉強度不小于 224KN 的實心銷軸滾子鏈，
槽板采用16Mn合金結構鋼加工壓制而成，具有高強度和高耐磨性
輸送鏈、槽板通過實心銷軸連接，在頭、尾輪之間形成閉式循環，便于實現連續運輸。 這種形式在給料機上的應用，大大提高了設備使用壽命，較適合用于大塊石灰石。
4、中型板式給料機傳動機構
采用變頻電機和減速機組合，具有調速功能，傳動平穩、可靠，調速方便，用戶可根據來料量大小調節轉速。 可根據用戶要求配變頻調速裝置，增減電機轉速，調節輸送量。 輸出軸鏈輪與頭輪組采用 32A 套筒滾子鏈連接， 便于更換， 使用壽命長。

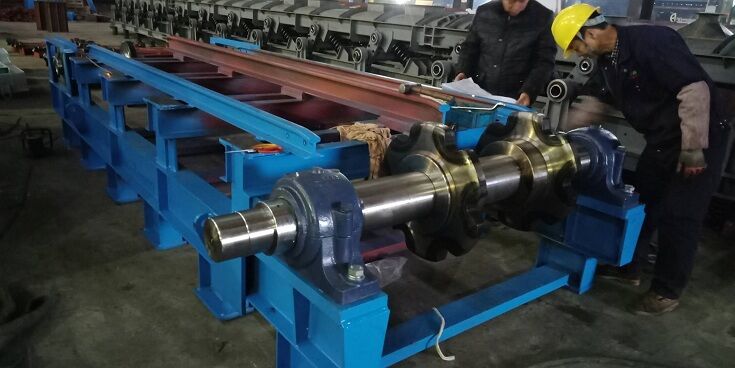

5、頭輪組
頭輪組裝有兩件主動鏈輪，與尾輪組相呼應，頭輪組做為主動輪組， 尾輪組為從動輪組。當傳動機構帶動頭輪轉動時，帶動輸送鏈條、刮板輸 送裝置運轉，完成輸送料過程。
6、底架 由型鋼焊接而成，牢固穩定，是支撐上部各部件的載體。
8、尾輪組
尾輪組做為從動輪，同時也是卸料滾筒，在軸座旁設有調整絲桿，可隨時調整張緊力。
