一：原始參數
1）物料：石灰石
2）最大進料顆粒：小于500mm
3）出料粒度：0-5mm，5-10mm，10-20mm，20-40mm
4）處理能力：100t/h
5）砂粒生產為干法生產
6）系統中皮帶機長度根據現場布置形式調整
7）安裝形式：固定式
二：主要生產設備如下：
1）GBL1000*4000中型板式喂料機，
2）PE600×900顎式破碎機
3）PF1214反擊式破碎機
4）4YK-1854圓振動篩
5）B800皮帶輸送機，B650皮帶輸送機，B500皮帶輸送機
三：生產工藝流程如下：
大料倉物料→GBL1000×4000中型板式喂料機→PE600×900顎式破碎機→B800皮帶輸送機→PF1214反擊式破碎機→B800皮帶輸送機→4YK-1854圓振動篩
注：經過4YK-1854圓振動篩篩分后，大于40mm的石料用B650的皮帶輸送機返回到PF1214反擊式破碎機，0-5mm，5-10mm，10-20mm，20-40mm的四種規格骨料通過B500皮帶輸送機輸送到成品堆場。

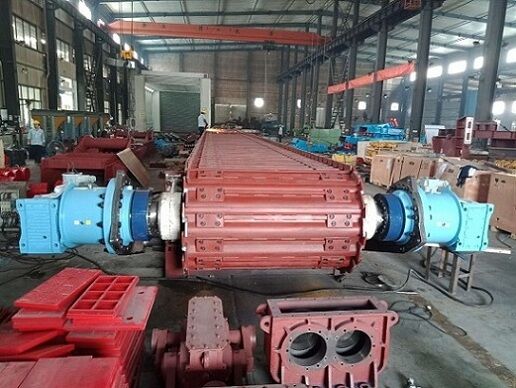

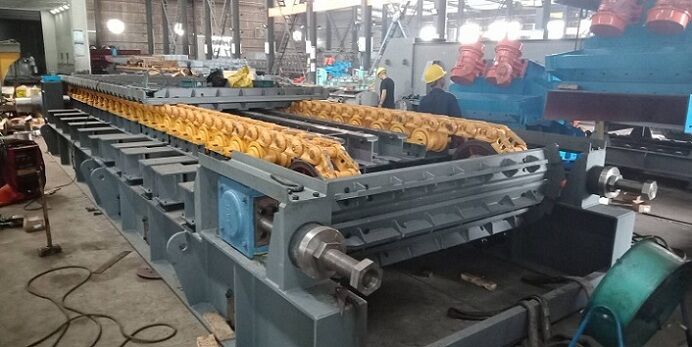

四：GBL1000×4000中型板式喂料機技術參數如下：
規格 GB1000×4000mm
槽板寬 mm 1000
中心距 mm 4000
輸送物料 石灰石
最大輸送物料粒度 mm ≤200
輸送量 t/h 50~150
輸送傾角 ° 0
輸送速度 m/s 0-0.12
合金結構鋼鏈節距 mm 250
電動機 YVF2-132M-4 變頻電機
功率 kW 7.5
減速機 DFY250-315
速比 i 315
安裝方式 左裝/右裝
設備重量 t ~8
四：GBL1000×4000板式喂料機供貨范圍
序號 設備及部件名稱 數量或規格
1 中型板式喂料機 GBL1000×4000mm
1.1 減速機（含逆止器） DFY250-315（1臺）
1.2 電動機(變頻調速) YVF2-132M-4-7.5（1臺）
1.3 機架（含頭部罩殼、導料板） 1套
1.4 主軸裝置 1套
1.5 尾軸裝置 1套
1.6 鏈條 1套
1.7 高速聯軸器 1套
1.8 低速聯軸器 1套
1. 9 鏈板裝置 1套
1.10 安裝地腳螺栓 1套
1.11 隨機配件 1套
1.12 隨機技術資料 1套或按合同要求
