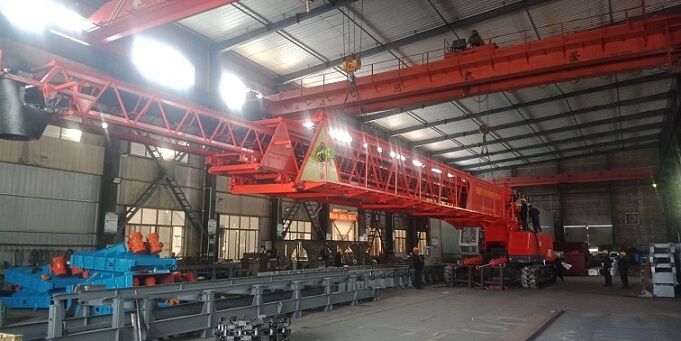

混凝土布料機作為一只大型機械手，能將混凝土靈活、快速、安全、準確地送抵作業面的任一部位，并連續均勻布料，提高入倉強度，擴大覆蓋面積，較好地解決混凝土水平和垂直輸送的布料問題。若混凝土布料機與適當?shù)墓┝舷到y(tǒng)相配合，將能更加充分發揮其技術的優勢，真正實現了混凝土的連續輸送，從而極大地降低勞動強度，加快施工進度和提高施工質量，帶來良好的經濟效益。
一、混凝土布料機特點及使用范圍
混凝土布料機有運輸轉移方便、拆裝方便、使用簡單可靠、生產率高、混凝土質量好等諸多特點。
該設備適用于水電站基礎混凝土、導流墻、圍堰、船閘、邊角盲區混凝土及低倉號混凝土澆筑倉面布料。布料機最大澆筑高度為20m，布料半徑為18~42m。
BLJ-600-42 布料機示意圖
二、混凝土布料機施工工藝原理
混凝土布料機布置工藝
目前,在施工單位使用布料機時通常是用以下兩種方法供料:
（1）利用自卸車通過儲料斗向上料皮帶機供料(見下圖)。
利用自卸車通過儲料斗向上料皮帶機供料
（2）利用攪拌車直接向上料皮帶機供料(見下圖)。
利用攪拌車直接向上料皮帶機供料
利用自卸車通過儲料斗向上料皮帶機供料應盡量充分利用施工現場的地形,或自制一個卸車平臺以方便自卸車向儲料斗卸料。目前,使用該方法供料的有水電八局施工的彭水工地、水電十四局施工的銀盤工地等。利用攪拌車直接向上料皮帶機供料對施工現場要求不高,只需上料皮帶機附近能夠讓攪拌車通過就行,根據拌和樓離施工現場的遠近,配置3~5臺攪拌車就可滿足布料機的使用。目前,使用該方法供料的有水電八局的馬來西亞巴貢工地、水電四局的拉西瓦工地、河南省水利一局的南水北調安陽段等。
三、混凝土布料機施工流程及人員和設備配置
（1）施工流程：
整機檢查→驅動發動機進行暖機→啟動布料皮帶機(檢查運行情況）→啟動上料皮帶機(檢查運行情況）→將發動機轉速提高到1200-1500rpm→開始少量給料，待物料在皮帶上平穩后，再慢慢增加到滿負荷→操作布料機伸縮布料或回轉布料(檢查運行情況）→布料結束后，停此供料，將發動機降至怠速，依次停此上料皮帶機，布料皮帶機→發動機熄火，整機清洗保養。
（2）人員配置：
1）管理人員3人，負責技術，協調，指揮。
2）操作人員4人負責設備運行，巡視。
3）運輸人員5人，負責運輸混凝土。
4）維護人員2人，負責電氣和機械。
5）倉面施工人員8人，負責倉面施工。
6）雜工3人
合計總人數25人
（3）所需機具設備
1）混凝土布料機1臺，負責混凝土輸送。
2）運輸車輛5臺，負責混凝土運輸。
3）振搗棒5根，負責運輸混凝土。
4）集中料斗1個，不需要采用攪拌車供料。
5）對講機2部，負責倉面與布料聯系。
