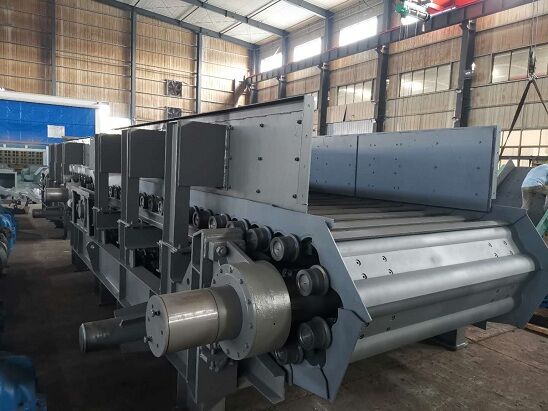

一）重型板式喂料機技術參數
1.1用途：用于輸送來自喂料倉的石灰石至顎式破碎機破碎.
1.2數量：一臺
1.3物料的性能參數
物料名稱：石灰石
物料水分：最大2.0%
物料容重：1.45t/m3
給料速度：0.08m/s
最大入料粒度：≤1200 mm
1.4重型板式給料機
型號：WBZ2200x10000 mm；
給料能力：～1000 t/h；
頭尾輪中心距:9944 mm，
傾斜角度:23°;
鏈板寬度: 2200mm;
電動機：變頻調速
二）石灰石重型板式喂料機供貨范圍
2.1 主機:機體，機架 ,頭部、尾部拉緊裝置,頭罩、尾部進料斗等。
2.2 傳動部分:電動機、減速機、傳動裝置、主動鏈輪裝置等。
2.3 其他: 包括板式給料機護罩，防崩濺鏈幕、地腳螺栓、隨機專用工具等。
三石灰石重型板式喂料機制造標準及主要技術要求
3.1 制造標準：
3.2技術要求：
3.2.1給料機為重型結構，尾端置于石灰石卸料倉（倉容200噸）的下面，需要承受很大的沖擊荷載，使用中不致?lián)p壞。
3.2.2頭尾輪應采用高質量的材質（注明材料），并經良好的熱處理，應帶有張緊裝置。
3.2.3要求給料機速度可調節，速度應隨破碎機的負荷大小自動調節。
3.2.4板式給料機護罩，護罩內要求設置襯板；護罩頂部需要垂吊防崩濺鏈條。
3.2.5要求提供本設備的技術說明
3.2.5.1槽板結構及型式（包括結構的說明和槽板厚度、材質、槽板在底架上的支撐方式等）。
3.2.5.2牽引鏈結構及型式（包括潤滑方式，有無逆止器）。
3.2.5.3傳動方式（說明調速方式，減速機結構及減速比，支承方式等）。
3.2.5.4調速裝置的主要技術性能。
四）我公司提供的技術服務
4.1供方在簽訂合同15天內提供全部設備及另部件清單、易損件的材質及使用壽命、工程設計所必須的設備圖紙及安裝、操作維護說明書。
4.2供方如有與投標期間向設計院提供圖紙及文件不符之處，供方應在中標后一周內提供最終版本。
4.3設備外形圖：應表明所有設備、鋼結構的精確外形和尺寸及與其他設備相聯接法蘭尺寸，以及檢修、生產維護的最小或適當?shù)目臻g要求，最大起吊重量要求。
4.4設備基礎圖與荷載圖：應表明詳細的基礎尺寸及荷載數據，包括詳細的起吊要求，通道、孔、電纜溝和支撐。靜荷載和動荷載能保證買方進行土建工程設計。
4.5設備和電動機技術性能表。
4.6雙方在合同執行過程中發生的經雙方認可的技術變更作為技術文本的補充。
4.7供方提供二年的備品備件。
4.8護罩的出料口必須與石灰石破碎機入料口的尺寸及角度完全一致。
5、交貨時間：合同生效后2個月全部交齊。
以上交貨期為最終保證交貨期.
