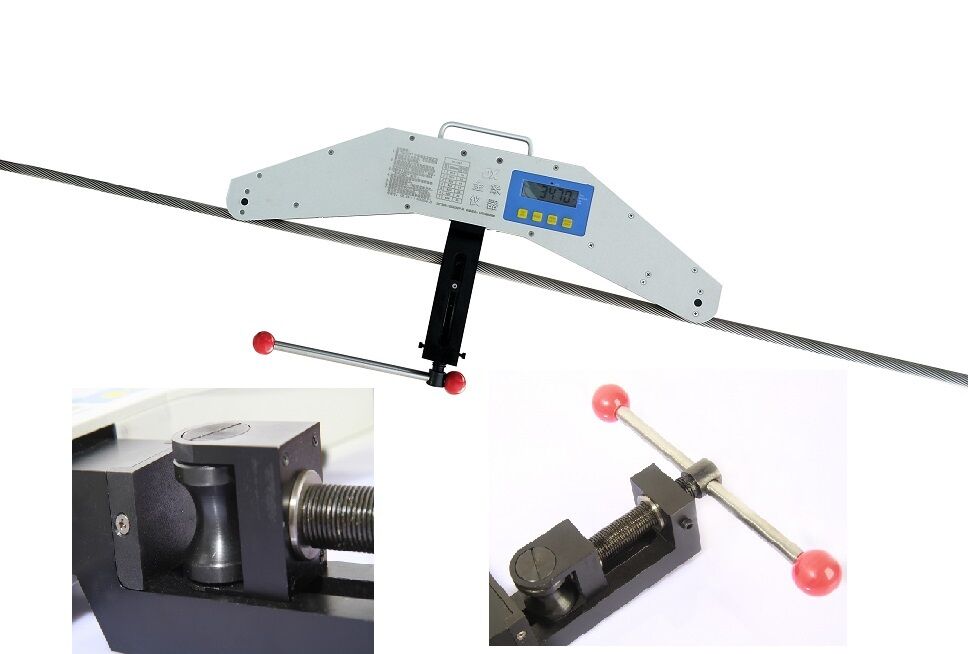

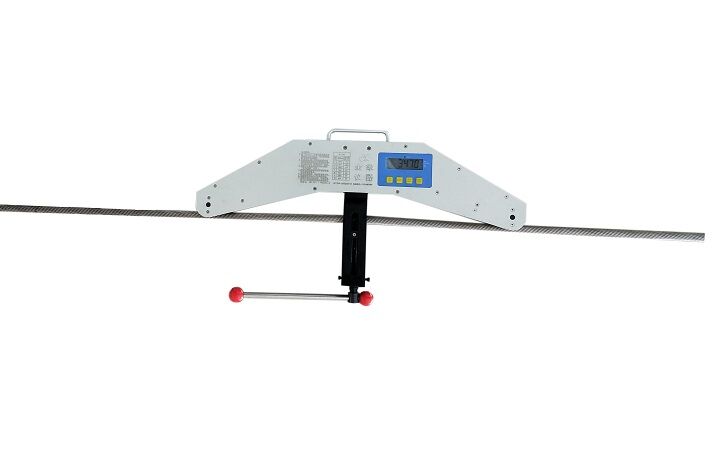

鋼索張力檢測裝置 鋼絲繩張力測試儀 幕墻拉索張力檢測工具索力是索結構的一個重要參數。在施工過程中，索力控制是關系到整個結構內力和結構狀態的至關重要的因素。使用階段的索力大小更會對結構的壽命產生重要的影響。目前國內普遍應用的索力測量方法只可以測得張拉階段的索力，而張拉完畢后索力的大小是無法測量的。在施工過程中，一根鋼索按照設計要求先張拉到設計值后，張拉其他鋼索勢必會使先張拉拉索的索力產生變化，將有可能對整個結構造成損害，甚至?xí)l(fā)生災難性的事故。因此，工程界急需一種無損測量設備來測量索力。在這種情況下，我們研制出了一種測量預應力結構和拉索橋中索力大小的新型裝置SL-索張力測量?jī)x 。
一、主要用途及使用范圍
鋼索張力檢測裝置 鋼絲繩張力測試儀 幕墻拉索張力檢測工具繩索張力儀適用于電力行業、通信行業、交通運輸行業、玻璃墻幕裝飾行業、索道運行業、建筑行業、游樂場所、隧道施工、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到繩索和鋼絲繩拉力的場合。
二、主要功能特點
1) 具有張緊力的繩索結構，不需拆卸即可直接測量。
2) 重量輕、結構簡單、操作方便，適用于任何場合。
3) 具有七種線徑測量功能、測量范圍更寬。
4) 使用范圍：適用于柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等。
5) 操作簡便，一個人在30秒內就可完成一次測量。
6) 儀器結構簡單，性能穩定，測量精度高，當被測索規格與測力儀中儲存索號規格相同時，在額定量程內/測力精度可達±2％。
7) 被測索的選擇范圍寬，使用方便，測力儀中可儲存七種不同直徑鋼索的 數據，測力時只需選取相應索號即可。
8) 使用范圍：適用于柔性的拉伸的索；儀器精度高：本儀器要求在測量時按照標定索號的規格進行測量，測量精度在5%以內。

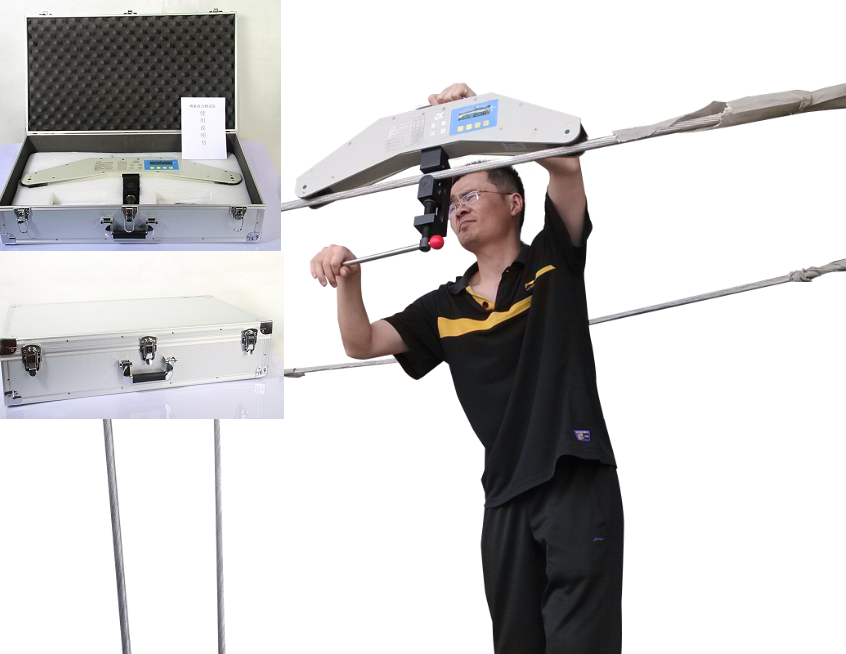

三、測力操作；
1) 按“ON/OFF”既進入前次測力的索號測力狀態，可以直接測量相同索號鋼索。
2) 長按“+”進入索號選定程序，選擇需要標定的索號，按“清零/確認”鍵確認。
3) 鋼索卡入輪槽并按“清零/確認”鍵清零。
4) 旋緊手輪至鋼索頂?shù)较尬患达@示鋼索拉力。
5) 沒有任何操作，30分鐘自動關機。
6) 測畢關掉按“ON/OFF”鍵關掉電源。
7) 本產品現有系列10、20、30噸3種。
8) 張力測試范圍50-30000kg。
9) 測試?yán)K索直徑:10mm～34mm。
10) 顯示單位:kg、Kn，公斤和千?？苫ハ噢D(zhuǎn)換。
顯示價格均為參考價，請聯系銷售人員詢價。
四、不同量程索力測定儀標定的索號如下表：
|
SL—10T
|
SL—20T |
SL—30T |
||||||
|
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
|
1 |
Φ10 |
5 |
1 |
φ≤16 |
10 |
1 |
φ≤22 |
15 |
|
2 |
φ12 |
5 |
2 |
φ18 |
10 |
2 |
φ24 |
15 |
|
3 |
φ14 |
10 |
3 |
φ20 |
15 |
3 |
φ26 |
20 |
|
4 |
φ16 |
10 |
4 |
φ22 |
15 |
4 |
φ28 |
20 |
|
5 |
φ18 |
10 |
5 |
φ24 |
20 |
5 |
φ30 |
30 |
|
6 |
φ20 |
10 |
6 |
φ26 |
20 |
6 |
φ32 |
30 |
|
7 |
φ22 |
10 |
7 |
φ28 |
20 |
7 |
φ34-40 |
30 |
我們根據拉索這種柔性結構的特殊性，利用不同張緊情況的索的側向剛度的不同來測定拉索的內力，現在，我們的索力測定儀已經在幾百項工程中使用過，實踐證明效果是良好的。由于拉索結構使用越來越廣泛，而且我們的索力測定儀比國外的產品便宜很多，因而在國內外都有了廣泛的市場。
鋼索張力檢測裝置 鋼絲繩張力測試儀 幕墻拉索張力檢測工具。
