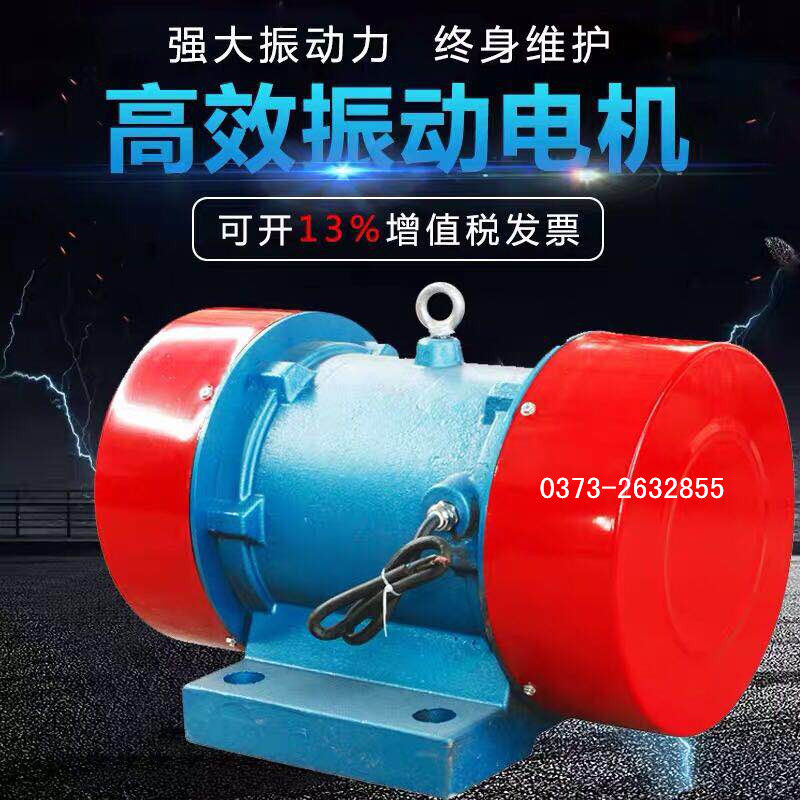

ZDS振動電機的特點：
1、激振力與出力配合適當；激振力大；機體強度大；噪音低。
2、可按照不同的用途選擇振動頻率和振幅。
3、全封閉結構，可在任何無防爆要求的粉塵條件下工作。
4、可根據ZDS振動電機的安裝方式改變激振力的方向。
5、只須調整偏心塊的夾角，就可無級調整激振力。
6、維護保養簡便。
7、規格齊全，能滿足各類振動機械的工作需要
篩分設備：直線振動篩、礦用篩、洗煤篩、磨料篩、化工篩．
輸送設備：振動輸送機、振動干燥輸送機、振動 輸送機、振動垂直提升機。
給料設備：振動給料機、振動給料斗倉壁振動器、振動放礦機、振動充填機。
其他設備：振動硫化床、振動平臺、三維振實臺、振動脫介機。
ZDS振動電機使用條件:ZDS-18-6振動電機 天津ZDS-75-6振動馬達
環境溫度：<40℃ 海拔高度：<1000m
防護等級：IP55 工作電壓：380V
頻 率：50HZ 接 法：Y或△
絕緣等級：B或F 工作方式：s1
安裝方式：任意方向
ZDS振動電機產品尺寸圖及技術參數表：
|
型 號 |
原型號 |
激振力 |
功率 |
電流 |
振次 |
A |
B |
H |
h |
b |
a |
|
(2015/3/5) |
|
N |
KW |
A |
r/min |
mm |
mm |
mm |
mm |
mm |
mm |
|
ZDS-1.5-2 |
1500 |
0.1 | 0.323 | 2860 | 255 | 160 | 156 | 180 | 130 | 40 | |
|
ZDS-2-2 |
|
2000 |
0.15 |
0.5 |
2860 |
255 |
160 |
156 |
80 |
130 |
40 |
|
ZDS-5-2 |
5000 |
0.37 |
1.1 |
2860 |
385 |
185 |
190 |
90 |
150 |
120 |
|
|
ZDS-10-2 |
|
10000 |
0.75 |
1.96 |
2860 |
425 |
210 |
226 |
110 |
170 |
130 |
|
ZDS-20-2 |
|
20000 |
1.5 |
3 |
2860 |
480 |
320 |
285 |
135 |
260 |
190 |
|
ZDS-30-2 |
|
30000 |
2.2 |
4.65 |
2860 |
590 |
380 |
320 |
146 |
310 |
160 |
|
ZDS-2-4 |
|
2000 |
0.12 |
0.37 |
1450 |
280 |
160 |
180 |
80 |
130 |
40 |
|
ZDS-2.5-4 |
ZDS11-4 |
2500 |
0.2 |
0.62 |
1450 |
350 |
185 |
190 |
90 |
150 |
120 |
|
ZDS-5-4 |
ZDS21-4 |
5000 |
0.4 |
1.21 |
1450 |
390 |
210 |
226 |
110 |
170 |
130 |
|
ZDS-10-4 |
|
10000 |
0.75 |
2.25 |
1450 |
460 |
270 |
270 |
120 |
220 |
160 |
|
|
ZDS32-4 |
10000 |
0.8 |
3 |
1450 |
420 |
230 |
235 |
120 |
180 |
170 |
|
ZDS-20-4 |
|
20000 |
1.1 |
1.5 |
1450 |
530 |
320 |
285 |
135 |
260 |
190 |
|
ZDS-30-4 |
|
30000 |
1.5 |
3.3 |
1450 |
540 |
350 |
340 |
163 |
280 |
180 |
|
ZDS-50-4 |
|
50000 |
2.2 |
6.68 |
1450 |
580 |
390 |
340 |
165 |
310 |
160 |
|
ZDS-80-4 |
|
80000 |
3.7 |
8.7 |
1450 |
710 |
460 |
380 |
195 |
380 |
125×2 |
|
ZDS-2.5-6 |
ZDS11-6 |
2500 |
0.2 |
0.695 |
960 |
350 |
185 |
190 |
90 |
150 |
120 |
|
ZDS-5-6 |
ZDS21-6 |
5000 |
0.4 |
1.18 |
960 |
390 |
210 |
226 |
110 |
170 |
130 |
|
ZDS-10-6 |
|
10000 |
0.75 |
2.2 |
960 |
510 |
310 |
285 |
140 |
220 |
160 |
|
ZDS-13-6 |
ZDS31-6 |
13000 |
0.8 |
2.32 |
960 |
510 |
310 |
285 |
140 |
250 |
165 |
|
ZDS-18-6 |
ZDS32-6 |
18000 |
1.1 |
3 |
960 |
540 |
320 |
315 |
163 |
260 |
190 |
|
ZDS-20-6 |
|
20000 |
1.5 |
3.5 |
960 |
530 |
320 |
315 |
163 |
260 |
190 |
|
ZDS-25-6 |
ZDS41-6 |
25000 |
1.5 |
3.92 |
960 |
540 |
350 |
340 |
163 |
280 |
180 |
|
ZDS-30-6 |
|
30000 |
2.2 |
4.9 |
960 |
540 |
350 |
340 |
163 |
280 |
180 |
|
ZDS-36-6 |
ZDS42-6 |
36000 |
2.2 |
5.52 |
960 |
600 |
380 |
360 |
190 |
310 |
225 |
|
ZDS-40-6 |
|
40000 |
3 |
6.5 |
960 |
600 |
380 |
360 |
190 |
310 |
225 |
|
ZDS-50-6 |
|
50000 |
3.7 |
9.15 |
960 |
700 |
460 |
390 |
195 |
380 |
250 |
|
ZDS-75-6 |
|
75000 |
5.5 |
12.2 |
960 |
770 |
480 |
440 |
210 |
380 |
125×2 |
|
ZDS-100-6 |
|
100000 |
7.5 |
17.93 |
960 |
830 |
460 |
470 |
230 |
380 |
140×2 |
|
ZDS-130-6 |
|
130000 |
9.5 |
21.7 |
960 |
940 |
550 |
500 |
250 |
460 |
140×2 |
|
ZDS-180-6 |
|
180000 |
14 |
31.87 |
960 |
1000 |
610 |
540 |
270 |
520 |
120×3 |
