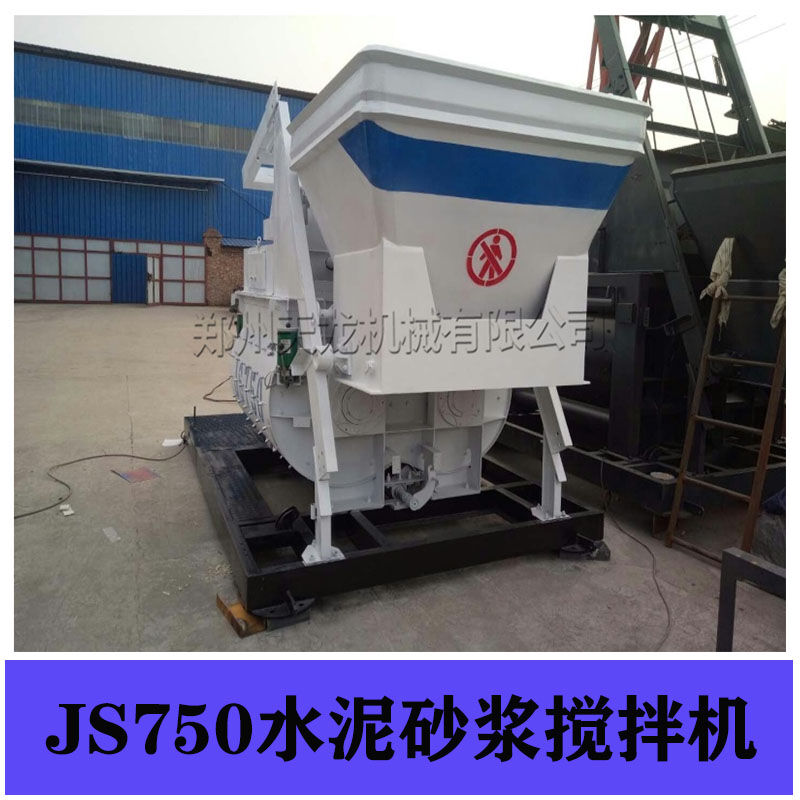

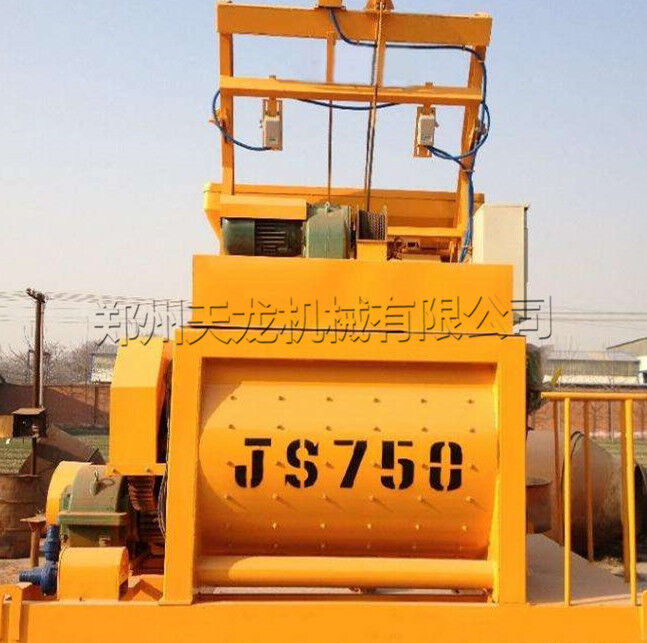

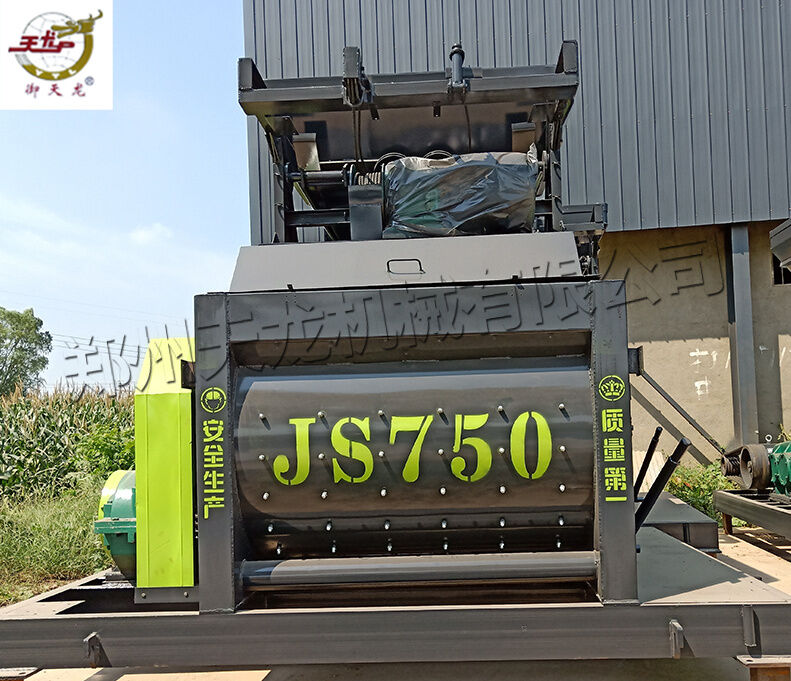

鄭州天龍JS750混凝土攪拌機的組成及原理

1.攪拌系統

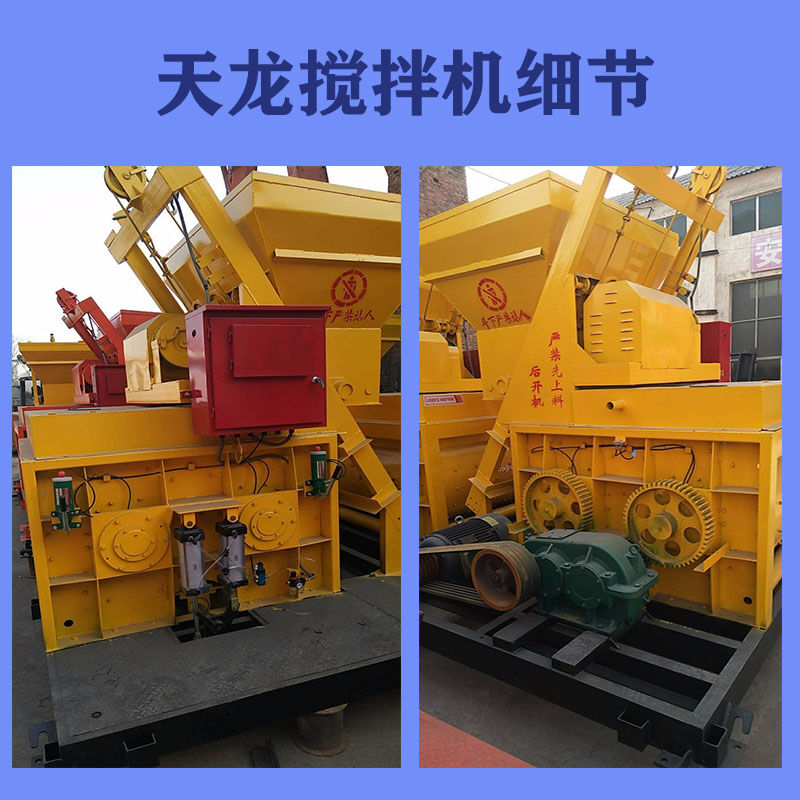

天龍js750混凝土攪拌機攪拌系統分別由電機、皮帶輪、減速箱、齒輪、攪拌裝置、攪拌筒等組成。主電機通過皮帶連接在二級齒輪減速箱上，并最終通過兩對開式齒輪分別帶動兩根水平組置的攪拌軸相向等速回轉。

2.上料系統

上料系統由卷揚機、上料架、料斗、進料漏斗等組成。上料時，將需要攪拌的混合物裝在料斗內，啟動上料系統的卷揚制動電機，減速箱帶動卷筒轉動，鋼絲繩經滑輪牽引料斗沿上料架軌道向上爬升，當爬升到一定高度時，料斗底部斗門上一對滾輪進入上料架，進入水平岔道，斗門即自動打開，物料經漏斗卸入攪拌筒內。

3.供水系統

供水系統由電機、水泵、節流閥、清洗裝置、噴水管等組成。拌制混凝土所需的水是由水泵通過節流閥送至噴水管，節流閥可調節水的流量。

4.卸料系統

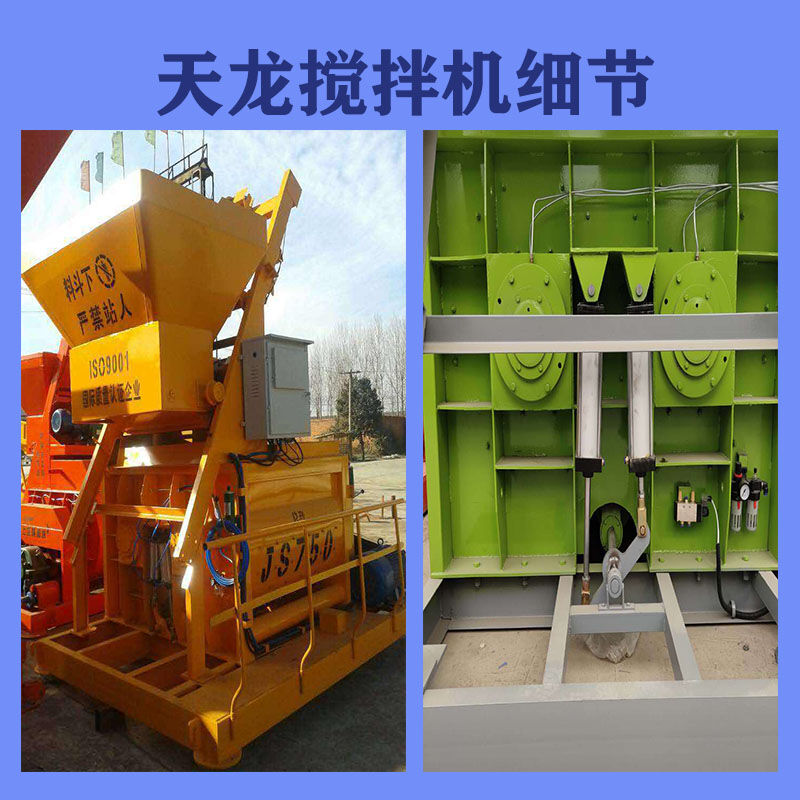

卸料系統在攪拌機的底部，通過手動推桿實行卸料。按客戶要求，可以生產電動推桿卸料形式的攪拌機。卸料門與攪拌筒的連接處用密封板密封，可調整密封板的位置來保證密封的目的。

5.電氣系統

電氣控制系統需要控制js750混凝土攪拌機的主傳動電機，供水系統電機，上料，下料等的電機。所有電器控制元件都設在配電箱中。配電箱內的電器元件安裝在一塊鐵板上，安全可靠，操作維修方便。
