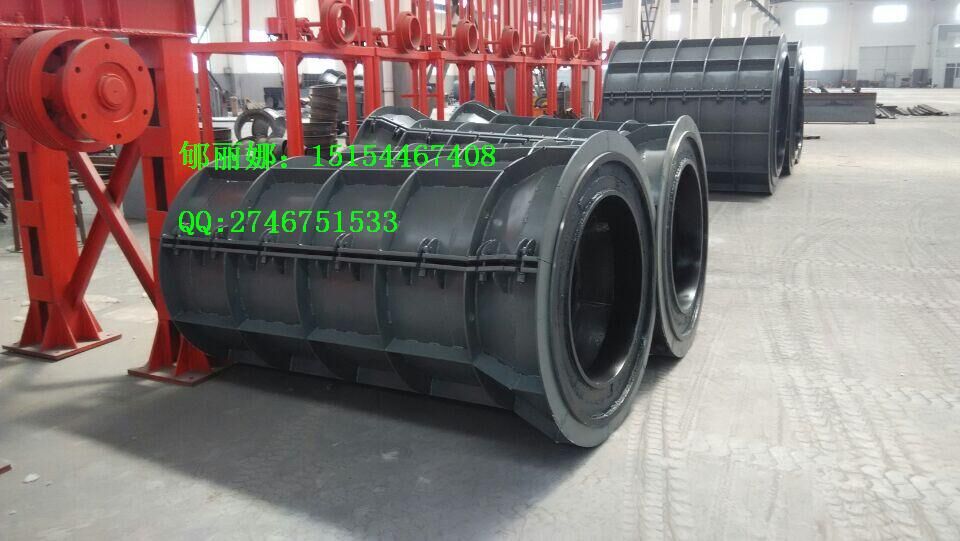

懸輥制管機是一種生產鋼筋混凝土管和預應力鋼筋混凝土管的理想機器設備，該機可以生產長2--5米，內徑￠300--￠2400mm的各種接口型式的鋼筋混凝土管，廣泛適用于市政排水、農田灌溉、公路涵洞、深井等方面。
工作原理是：利用輥軸支撐管模，并對管模內的混凝土產生輥壓力。當輥軸帶動管模作高速運轉時，管模內的混凝土在離心力的作用下，沿管模內壁分布，形成管狀。當管模帶動內部混凝土旋轉通過輥軸時，輥軸與管模之間的混凝土被壓實形成管體。
懸輥制管機的特點：
1、生產周期短：由于以輥軸直接輥壓混凝土成型效果好，所需時間短，每根管只要3--5分鐘的快速輥壓時間。
2、懸輥制管使用干硬性混凝土、無廢漿液、材料浪費少、不污染環境。
3、制管時所產生的噪音低，約為80--90分貝。
4、管子的外壓強度高，生產效率也高。
主要技術參數
|
型 號 |
XG600 |
XG1200 |
XG1500 |
XG2000 |
|
制管直徑（mm) |
300-600 |
800-1200 |
1000-1500 |
1500-2000 |
|
制管長度（mm) |
2000 |
2000 |
2000 |
2000 |
|
電機功率（kw) |
15 |
30 |
55 |
90 |
|
電 機 型 號 |
YCT225-4B |
YCT315-4A |
YCT355-4A |
YCT355-44 |
|
輥軸直徑（mm) |
￠140 |
￠273 |
￠325 |
￠426 |
|
輥軸轉速（r/min) |
83--833 |
69--687 |
65--653 |
100-400 |
