Y100煤礦電動托運車 礦用液壓電纜自動拖運裝置
廠家定制各種型號電纜輸送機 礦用電纜單軌吊

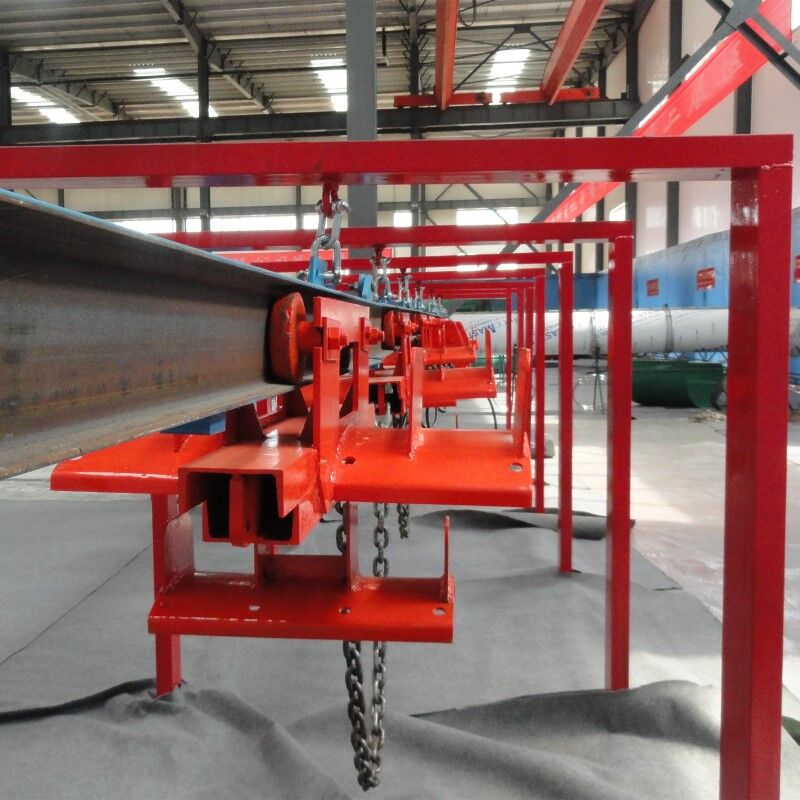

礦用液壓電纜拖掛單軌吊是用于煤礦綜采工作面順槽電纜、乳化液高壓膠管和水管的吊掛與移動的專用運輸裝置。在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和高壓膠管、水管都吊掛在上面，利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現電纜、高壓膠管和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數，避免了人工拖動電纜，極大地減少了工人0*680的勞動強度和作業效率。
主要技術參數
|
適用巷道傾角 |
0°~ 25° |
|
油缸推力 |
100 kN |
|
設備工作傾角 |
±25° |
|
單根軌道適應巷道坡度變化 |
5°/3m |
|
工作介質 |
乳化液 |
|
工作壓力 |
15~20MPa |
|
牽引力 |
100KN |
|
推移行程 |
900mm |
|
運行速度 |
120m/h |
|
外供乳化液工作壓力 |
20~38MPa |
|
單個制動裝置的靜制動力 |
90KN |
|
適應巷道高度 |
≧1.6m |
|
單節掛纜小車承載量 |
≧2000Kg |
|
設備外形（長x高） |
0.58x0.68m |
|
拖掛長度 |
150m |
|
操作方式 |
手動 |
|
設備總重量 |
8600Kg |
|
軌道型號 |
14#工字鋼 |
1.電纜只需一次鋪設，電纜的前后移動只需動作手把，操作方便、靈活，極大地減輕工人的勞動強度。
2.不僅可以吊掛電纜，還可吊掛乳化液高壓膠管和水管，液管與電纜分層吊掛；使巷道內管路布置不僅整齊、美觀，還避免了高壓膠管的振動對電纜干涉影響。
3.液壓工作介質為綜采工作面提供的動力源（乳化液），不僅方便、安全，而且防爆、阻燃。
4.設有鎖止裝置，在步進機構制動裝置失效時或者當巷道傾角較大時，起安全保護作用，確保了電纜拖掛單軌吊的安全性。
5.設計新穎，操作簡單、安全可靠。
長寬高 860*680*580
