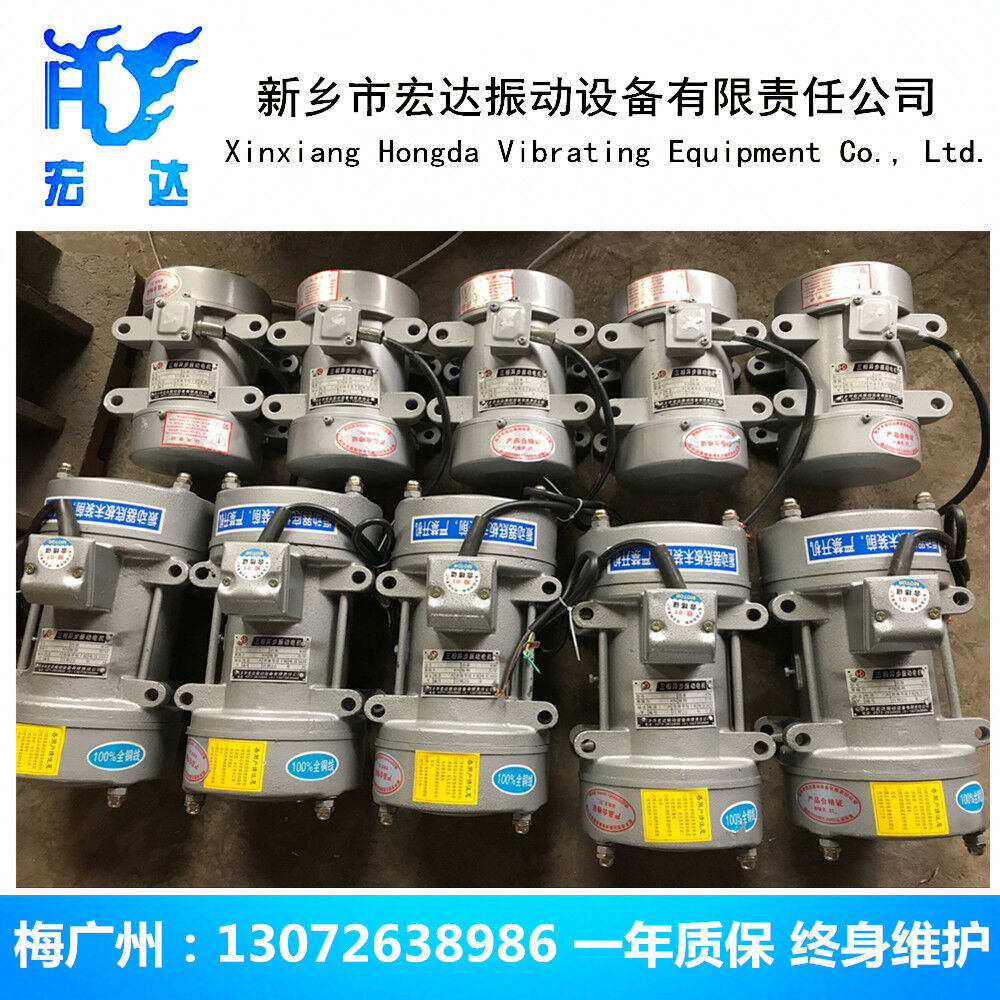

●●● ZW系列混凝土平板簡介：B-025附著式平板振動器（250瓦）
附著式混凝土振動器由電動機、軟軸組合、振動棒三部件組成。防逆裝置系有一堆鍵來承擔，當電動機按照所需要的正向旋轉時，推鍵由于離心力的作用，其頭部迅速插入軟軸插頭，推動軟軸轉動，使振動棒產生振動。當電機由于電氣相線聯接不正確而發生逆向旋轉時，推鍵即與軟軸插頭脫開，軟軸不再轉動，從而達到防止逆轉，保護軟軸的目的。
電動機采用最新系列三相異步電動機，它具有體積小、全封閉式、E級絕緣，可用于灰塵多、水土飛濺的場所。 B-025附著式平板振動器（250瓦）
振動棒的高頻率，是由棒內一套行星機構所獲得，因而當振動器在工作時，軟軸和軸承等傳動，均處于低速運轉（即電動機轉速）。所以，盡管振動器進行較長時間工作，軟軸和軸承等另件并不十分發熱，它具有軟軸轉速低，振動棒頻率高的特點。
●●● ZW混凝土平板振動器使用特點：B-025附著式平板振動器（250瓦）
1.附著式混凝土振動器，是單，三相異步電動機轉子軸兩端各裝一個與電動機功率相配的偏心塊而成。
2.平板振動器具有全封閉和高強度性能，并拆裝，維修方便，電源線用四芯橡皮電纜。
3.平板振動器殼體全部用鑄鐵，兩端蓋用三枚長螺栓相互直接拼緊，比較牢固可靠。
ZW混凝土平板振動器使用條件：
1、絕緣等級：B
2、防護等級：IP55
3、電源電壓：220/380V
4、電源頻率：50Hz
5、相 級：3相4線
6、工作方式：連續
●●● ZW平板振動器/振動電機使用條件
振動加速度：不超過20G(G為重力加速度)；
環 境 溫度：-20℃--40℃(超過40℃應降低功率使用)；
主機激振功率:不超過銘牌的規定, (否則應降低激振力使用)；
地理位置：海拔不超過1000米，(如超過1000米，但不超過4000米時，每增加100米，額定溫度限值應降低0.5℃)。
額定溫升：65℃；額定電壓：380V ；額定頻率：50HZ ；絕緣等級：B
相 數：3 接法：Y/△ 工作方式：連續（S1） 安裝方式：任意方向（振動電機安裝方向可以生不同的篩分效果，具體安裝方向可以咨詢我公司技術人員）
|
型號 |
額定電壓V |
電機功率kw |
頻率Hz |
激動力kgf |
重量(kg) |
包裝尺寸 a×b×h(cm) |
|
ZW-1.5 |
380/220 |
0.15 |
50/60 |
150 |
6/7 |
|
|
ZW-2.5 |
380/220 |
0.37 |
50/60 |
250 |
12/13.5 |
210×150×160 |
|
ZW-3.5 |
380/220 |
0.75 |
50/60 |
350 |
14.5/16 |
320×200×210 |
|
ZW-5 |
380/220 |
1.1 |
50/60 |
500 |
22/25 |
400×225×250 |
|
ZW-7 |
380/220 |
1.5 |
50/60 |
700 |
23/25 |
400×225×250 |
|
ZW-10 |
380/220 |
2.2 |
50/60 |
980 |
34/36 |
500×255×285 |
|
ZW-13 |
380/220 |
3 |
50/60 |
1350 |
45/52 |
560×280×305 |
|
ZB-5 |
380/220 |
0.18/0.12 |
50/60 |
100 |
|
|
