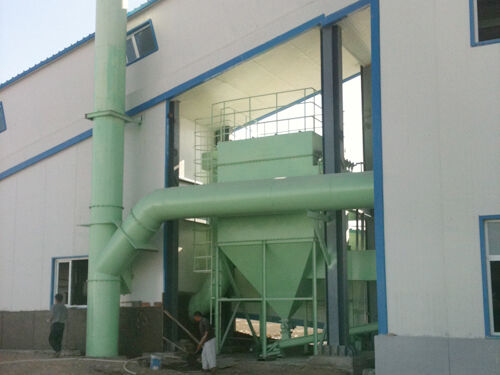

是用濾筒作為過濾零件所組成的除塵器，解決了傳統除塵器除塵不干凈的缺點。 濾筒除塵器是由濾料折成筒狀使用的，這樣能使濾料布置密度比較大。所以濾筒除塵器結構比較緊湊，體積小。濾筒長度小，安裝方便。比普通的除塵器的過濾面積大，過濾時的風速較小，基本上沒有阻力。濾筒要求兩端密封嚴格，不能有漏氣，否則會降低除塵效果。這款新式的除塵器體積小，對大面積需要的除塵的位置的效果也是很好的。是現在工業除塵器的一個新的發展機遇。
一、濾筒式除塵器的結構
的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
二、濾筒式除塵器工作原理
含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。
的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從第一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。
濾筒式除塵器具有體積小，效率高，投資省，易維護等優點，但因其設備容量小，難組合成大風量設備，過濾風速偏低，應用范圍窄，僅在糧食、焊接等行業應用。
（http://www.bthdhb.com）是一家集研發、設計、設備制造、現場安裝、調試于一體的專業袋式除塵設備生產廠家。 , ， ， ， ，我公司致力于發展新型高效的環保治理技術，推廣工業領域清潔環保技術，從污染源頭進行環保治理，開發適應各種復雜工況的污染治理技術，以滿足市場的多種需求。
