概述：可提供對含水物料進行精確的實時在線濕度測量,對攪拌機加水可以作為參考依據或者作為智能加水的依據.提升產品質量控制。置于攪拌機內或者罐車上，是預制件生產乃至水泥制品生產過程中不可或缺的智能化設備--圓柱型測濕探頭MIX（攪拌機的黃金搭檔）
HYDRO-MIX 微波傳感器專門設計安裝于攪拌機內，提供現時工業間最精確的攪拌機物料含濕量測量及控制方法。
傳感器封裝于鍍鎳銅外殼內，配極耐磨陶瓷面板。傳感器使用緊固環固定于攪拌機內，便于裝配及其后的調整。安裝配件適用于各種攪拌機基座及襯套厚度高達50mm的攪拌機。
隨傳感器提供4米8芯屏蔽電纜及8針IP65標準插頭。
|
|
|
尺寸：直徑108mm，長度140mm
安裝：安裝于固定板，固定板利用緊固環焊接于攪拌機底側，允許調節傳感器插入深度。包括磨耗板在內攪拌機底板最大厚度60mm。安裝傳感器用攪拌機圓形切口建議尺寸127mm
材料：鍍鎳銅外殼
面板：剛化銅瓷體
濕度量程：濕度量程取決于混凝土中所有的物料特性。對于標準混凝土混合物，傳感器一般可測量高達15%的濕度（一般為飽和極限）。對于輕量骨料，量程會更高。
頻率：0.3~1.2GHz范圍內。
微波穿透深度：約75~100mm，取決于物料。
電源電壓要求：要求使用穩壓電源。
+15V ~ 30VDC，常用值大約為100mA，+24VDC
阻抗：輸入阻抗4700Ω
讀數速度：傳感器提供連續及瞬時信號，該信號由Hydronix接口系統調節和處理。
電纜連接：提供4米8芯屏蔽電纜，配8針內孔連接器（IP65標準），用于連接8芯延長屏蔽電纜，連接Hydronix接口顯示系統。
延長電纜：16/0.2mm絞線8芯屏蔽電纜。
電纜長度最長的約400m。
電纜不應布線于電源附近。
接地：固定接地。
|
|
|
|

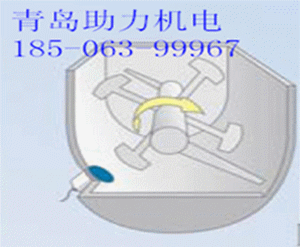

為保證對攪拌機內物料的有代表性的取樣，傳感器的安裝位置非常重要。決定攪拌機內傳感器的安裝位置時，應注意以下事項：
1．安裝于能充分采集到具有代表性的物料濕度的區域 ;
2．不應位于容易在傳感器表面造成物料累積的區域，也不應位于有不代表被測混合休的物料殘余的區域 ;
3．最好不安裝于物料或水的直接出口處 ;
4．可能時，可在攪拌機外蓋上設置一觀察蓋板，以便在不提升攪拌機蓋的情況下，觀察傳感器表面。
|
|
|
|
● 可提供對含水物料進行精確的濕度測量 ;
● 數字式調校技術確保所有探頭均有一致的輸出特性
● 標準模式可提供0~10V（需加電阻）、0~20mA或4~20mA標準信號輸出或通過RS485通訊口和控制系統連接 ;
● 通過RS485最多可配置16個探頭到電腦 ;
● 寬廣的供電范圍+15 ~ 30VDC ;
● 與Hydro-Control V系統連接可控制攪拌周期,正確添加水份 ;
● 攪拌機內濕度測量用微波傳感器Hydro-Mix V與Hydro-View連接,可以提供攪拌機內濕度百分比的連續顯示,并可將資料傳送到電腦或PLC 。
實際現場應用案例：
|
● 所有靜態盤式“高速”攪拌機
● 所有靜態盤式“行星”攪拌機
● 所有臥軸式攪拌機
|
|
|
|
|
|
Hydro-Mix 傳感器可在任何合理的距離內使用8芯屏蔽電纜連接于：
● Hydro-View系統，以提供攪拌機內濕度百分比的連續顯示，并在需要時將該資訊傳遞至配料電腦或可編程控制器。
● Hydro-Control V系統，該系統完全控制攪拌周期，正確添加水份。
這是一套十分靈活的系統，可用于所有配料控制系統。該系統 的操作精度和可重復性是其它任何系統都無法達到的。
|
|
