圓錐破驅動軸兩端裝有圓錐滾子軸承，動力驅動由重載錐齒輪完成.
圓錐破均包含液壓調整機構，便于快速調整圓錐破排料口大小.
液壓清腔機構是圓錐破的標準配置，由放置在本體底板上的8個清腔油缸完成.
圓錐破采用一套外置的包括油泵、油箱、管路的潤滑系統。當油溫過高或油流速過慢時將自動關閉破碎機. 高強度、堅固的結構

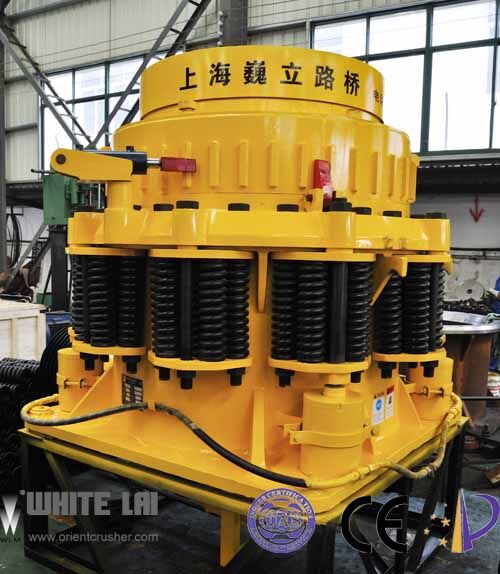

WL 系列高效復合圓錐破碎機本體為箱形鑄鋼件整體結構，在重載部位高應力點設有加強筋。
有限元分析和CAD技術
WL 系列高效復合圓錐破碎機是利用現代 CAD技術進行設計的，且所有型號都經有限元技術分析，以確保內部應力水平在合適的范圍內，最終使WL 系列高效復合圓錐破具有結構強度高、設備穩定運行的特點。
高可靠性和實用性源于精細的設計
WL高效復合圓錐破碎機水平傳動軸兩端用圓錐滾子軸承替代了老式彈簧圓錐破的水平軸銅套，轉速大幅提高。錐體蕊和球面座之間放置防塵圈，迷宮式密封圈中充 滿潤滑油，防塵圈由放置在球面座內的彈簧浮起，有效防止粉塵侵入。采用電動自動潤滑系統，潤滑系統也跟主馬達相互連結 ，若壓力不足或溫度過高時 ，主機馬達會立即停止，以保護主機不受損壞。
高產量、齒板磨耗低更易更換
WL系列高效復合圓錐破碎機具有良好的破碎腔形，增加了有效破碎面，主軸擺動次數大幅提高確定了WL圓錐破碎機比 老式圓錐破增加了1/3 的產量，還有利于獲得細粒級和均勻立方體產品。全部用數控立柱車床加工出的錐體蕊和破碎壁緊密結合，更換齒板時快速簡單，不需要填充環氧樹脂，大大節約了 維修時間，減少了工人勞動強度。層壓破碎原理以及優化設計的破碎壁、扎臼璧使用壽命大大提高。傳統的圓錐破腔型，進料口小，破碎面有限，產量低，針片狀產 品含量高。錐體蕊和破碎壁之間需填充環氧樹脂，不易更換，故障率高，加大了停機時間，運行不可靠。
液壓清腔及過鐵釋放機構
液壓清腔機構是WL系列高效復合圓錐破碎機的標準配置，由放置在本體底板上的一組清腔油缸完成。推薦清腔距離為75mm.全自動結構采用的一組清腔油缸同時也作用于過鐵釋放保護。
液壓調整機構
WL高效復合圓錐破碎機包含液壓調整機構，便于快速調整破碎機排料口大小，還可迅速清理破碎腔，大大減少停機時間。www.shwlm.com
