點擊下圖片即可查看大圖

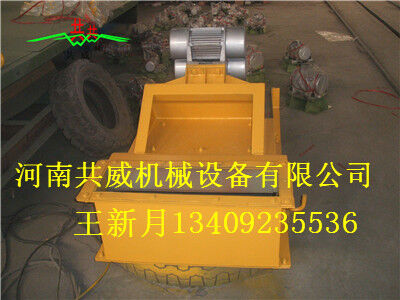

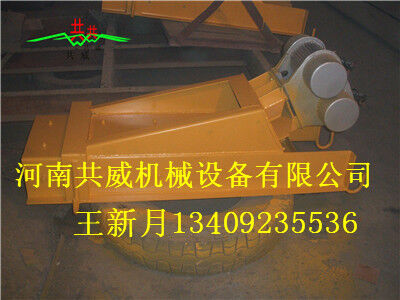

封閉式振動給料機的進出料口采用的是法蘭式接口。
ZGF系列封閉式給料機技術參數
|
參數 型號 |
入料粒度 |
處理量 |
自振源型號 |
振動電機型號 |
功率 |
振頻 |
雙振幅 |
激振力 |
參考重量 |
單點動負荷Kg |
|
ZGF-35-90 |
0-60 |
25 |
WLZD-2x2.5-4 |
YZO-2.5-4 |
0.25x2 |
25 |
2-4 |
2.5x2 |
240 |
35 |
|
ZGF-45-90 |
0-60 |
30 |
WLZD-2x5-4 |
YZO-5-4 |
0.4x2 |
25 |
2-4 |
5x2 |
256 |
35 |
|
ZGF-45-90 |
0-100 |
50 |
WLZD-2x5-4 |
YZO-5-4 |
0.4x2 |
25 |
2-4 |
5x2 |
296 |
45 |
|
ZGF-70-100 |
0-150 |
100 |
WLZD-2x8-4 |
YZO-8-4 |
0.75x2 |
25 |
2-4 |
8x2 |
394 |
55 |
|
ZGF-80-120 |
0-150 |
200 |
WLZD-2x17-4 |
YZO-17-4 |
0.75x2 |
25 |
2-4 |
17x2 |
432 |
65 |
|
ZGF-90-150 |
0-150 |
300 |
YZO-20-4 |
2.0x2 |
25 |
4-6 |
20x2 |
656 |
90 |
|
|
ZGF-95-150 |
0-150 |
400 |
YZO-20-4 |
2.0x2 |
25 |
4-6 |
20x2 |
694 |
100 |
|
|
ZGF-140-180 |
0-150 |
750 |
YZO-30-4 |
2.5x2 |
25 |
4-6 |
30x2 |
1258 |
200 |
|
|
ZGF-160-180 |
0-150 |
1000 |
YZO-50-4 |
3.7x2 |
25 |
4-6 |
50x2 |
1446 |
220 |
表中處理量根據河沙比重1.6t/T計算所得
ZG封閉式振動給料機外形尺寸表：
|
型號 |
L |
L1 |
L2 |
B |
B1 |
B2 |
H |
H |
H1 |
H2 |
JxJ1 |
J2xJ3 |
|
ZGF-35-90 |
900 |
200 |
730 |
512 |
355 |
350 |
460 |
400 |
150 |
220 |
300200 |
350120 |
|
ZGF-45-90 |
900 |
200 |
755 |
601 |
405 |
400 |
460 |
400 |
150 |
280 |
350200 |
400120 |
|
ZGF-45-90 |
910 |
225 |
675 |
701 |
505 |
500 |
465 |
450 |
200 |
290 |
450200 |
500160 |
|
ZGF-70-100 |
1000 |
262 |
765 |
913 |
706 |
700 |
532 |
535 |
230 |
380 |
650200 |
700200 |
|
ZGF-80-120 |
1181 |
351 |
859 |
1066 |
806 |
800 |
550 |
634 |
250 |
400 |
750200 |
600200 |
|
ZGF-90-150 |
1456 |
392 |
1170 |
1058 |
906 |
900 |
600 |
650 |
300 |
900 |
800400 |
900260 |
|
ZGF-95-150 |
1456 |
392 |
1170 |
1158 |
956 |
950 |
600 |
650 |
300 |
900 |
850400 |
950260 |
|
ZGF-140-180 |
1676 |
492 |
1380 |
1884 |
1408 |
1400 |
720 |
760 |
400 |
1160 |
1300500 |
1400350 |
|
ZGF-160-180 |
1752 |
510 |
1331 |
2230 |
1608 |
1600 |
815 |
832 |
500 |
1175 |
1400500 |
1700440 |
我公司生產的振動給料機優勢：
1、料槽耐磨耐用（主板+襯板），更換方便，節省成本。
2、傳振體接觸面采用的是銑平的工藝，能更好的與電機或其它振源相連接，使用時間更長久。
3、減振裝置采用的是純天然橡膠彈簧，噪聲小，絕緣性好。
4、料槽可外部可以加加強筯。
5、料槽是一整塊鋼板裁剪而成，無接鏠的情況。
