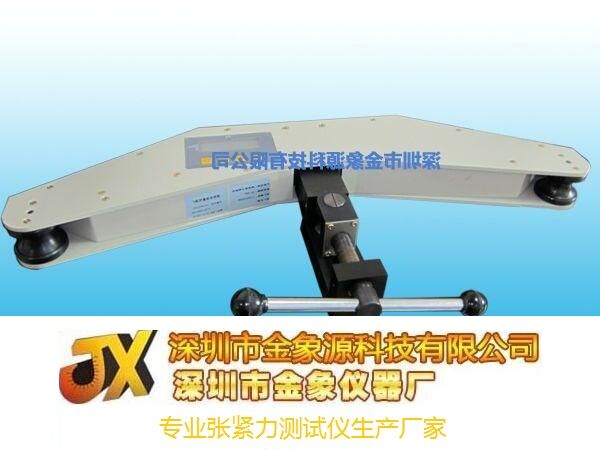

SL幕墻拉索張力測量儀
適用于：產品涉及特種設備檢驗檢測機構、鐵路、汽車制造、船舶制造、電力、石油、建筑工程、冶金、礦產、機械、教育、能源、環保等廣泛領域
。
SL幕墻拉索張力測量儀索力是索結構的一個重要參數。在施工過程中，索力控制是關系到整個結構內力和結構狀態的至關重要的因素。使用階段的索力大小更會對結構的壽命產生重要的影響。目前國內普遍應用的索力測量方法只可以測得張拉階段的索力，而張拉完畢后索力的大小是無法測量的。在施工過程中，一根鋼索按照設計要求先張拉到設計值后，張拉其他鋼索勢必會使先張拉拉索的索力產生變化，將有可能對整個結構造成損害，甚至?xí)l(fā)生災難性的事故。因此，工程界急需一種無損測量設備來精確測量索力。在這種情況下，我們研制出了一種測量預應力結
不同量程索力測定儀標定的索號如下表：
|
SL—10T SL-5000N
|
SL—20T |
SL—30T |
||||||
|
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
|
1 |
Φ6-10 |
5 |
1 |
φ≤16 |
10 |
1 |
φ≤22 |
15 |
|
2 |
φ12 |
5 |
2 |
φ18 |
10 |
2 |
φ24 |
15 |
|
3 |
φ14 |
10 |
3 |
φ20 |
15 |
3 |
φ26 |
20 |
|
4 |
φ16 |
10 |
4 |
φ22 |
15 |
4 |
φ28 |
20 |
|
5 |
φ18 |
10 |
5 |
φ24 |
20 |
5 |
φ30 |
30 |
|
6 |
φ20 |
10 |
6 |
φ26 |
20 |
6 |
φ32 |
30 |
|
7 |
φ22 |
10 |
7 |
φ28 |
20 |
7 |
φ34-40 |
30 |
主要功能特點
A. 張力測試儀具有張緊力的繩索結構，不需拆卸即可直接測量。重量輕、結構簡單、操作方便，可攜帶高空作業 適用于任何場合。B. 儀器獲得國家專利專利號（ZL 2011 3 0153850.2）仿冒必。
C. 具有七種線徑測量功能、測量范圍更寬 。
D. 使用范圍：適用于柔性的拉索高強度繩索的張力拉力測試等。
E. 操作簡便，一個人在30秒內就可完成一次測量。儀器結構簡單，性能穩定測量精度高。
F. 具有系統自動補償功能、當被測索規格與測力儀中儲存索號規格相同時，在額定量程內/測力精度可達±2％。
G. 被測索的選擇范圍寬，使用方便，測力儀中可儲存七種不同直徑鋼索的數據，測力時只需 選取相應索號即可。
H. 儀器精度高：本儀器要求在測量時按照標定索號的規格進行測量，測量精度在5%以內。
SL幕墻拉索張力測量儀
