一、噴射混凝土配合比設計應滿足建筑結構加固設計要求的強度和耐久性，且應滿足工作性要求。

二、噴射混凝土配制強度按5.0.2式計算：

fcu,0≥ (fcu,k+1.645σ) k1k2（5.0.2）式

式中：fcu,0——噴射混凝土配制強度（MPa）；

fcu,k——混凝土立方體抗壓強度標準值（MPa），取噴射混凝土設計強度等級值；

σ——混凝土強度標準差（MPa），按JGJ55規定確定；

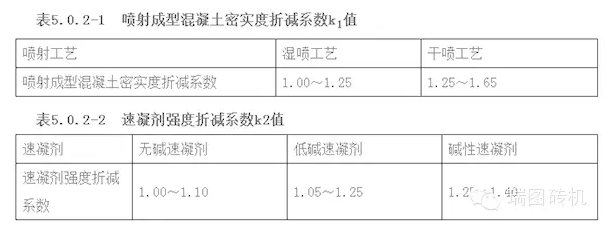

k1——噴射成型混凝土密實度折減系數，可按表5.0.2-1范圍參考取值；

k2——速凝劑強度折減系數，可按表5.0.2-2范圍參考取值。

三、濕法噴射混凝土水膠比根據《普通混凝土配合比設計規程》JGJ55進行計算，同時應滿足《混凝土結構耐久性設計規范》GB/T50476對混凝土水膠比的要求，并選取較小值。干法噴射混凝土水膠比不宜超過0.45。

四、 噴射混凝土用水量宜為180kg/m3～220kg/m3，較低標號噴射混凝土宜取上限值，較高標號噴射混凝土宜取下限值。

五、膠凝材料用量應按《普通混凝土配合比設計規程》JGJ55計算，膠凝材料用量不宜低于400kg/m3，，水泥用量不宜小于300kg/m3，摻和料宜小于40%。

六、噴射混凝土砂率宜為50%～60%，適宜砂率應通過試驗確定。細集料細度模數小于2.7，砂率宜取低限值；細集料細度模數超過3.0或粗集料公稱粒徑偏小，砂率宜取高限值；需泵送喂料的噴射混凝土砂率宜取高限值。

噴射混凝土的容重宜在2300kg/m3～2400 kg/m3范圍內確定，骨料用量可按《普通混凝土配合比設計規程》JGJ55規定進行計算。

七、采用濕法噴射工藝時，入噴射機前坍落度宜為（160±30）mm。

八、按《普通混凝土配合比設計規程》JGJ55規定進行混凝土配合比試配和調整，確定噴射混凝土試噴配合比。

九、對5.0.8條所選定的混凝土配合比進行試噴試驗并取樣進行性能檢測。根據其可噴性能、強度性能及耐久性能對配合比進行優化調整，確定噴射混凝土配合比。

十、噴射混凝土摻入纖維時，摻量應通過試配和試噴試驗確定。合成纖維摻加量按質量計，宜為每立方米噴射混凝土0.6kg～0.9kg；鋼纖維的摻量按體積百分率計，宜為1.0%～1.5%。
