為全面提升建筑業技術水平，住房城鄉建設部公布了關于做好《建筑業10項新技術（2017版）》推廣應用的通知，以下為《建筑業10項新技術（2017版）》具體內容，身為一級建造師和走向一級建造師路上的你是一定要知道的：

再生骨料混凝土技術

2.4.1 技術內容

摻用再生骨料配制而成的混凝土稱為再生骨料混凝土，簡稱再生混凝土。科學合理地利用建筑廢棄物回收生產的再生骨料以制備再生骨料混凝土，一直是世界各國致力研究的方向，日本等國家已經基本形成完備的產業鏈。隨著我國環境壓力嚴峻、建材資源面臨日益緊張的局勢，如何尋求可用的非常規骨料作為工程建設混凝土用骨料的有效補充已迫在眉睫，再生骨料成為可行選擇之一。

（1）再生骨料質量控制技術

1）再生骨料質量應符合國家標準《混凝土用再生粗骨料》GB/T 25177或《混凝土和砂漿用再生細骨料》GB/T 25176的規定，制備混凝土用再生骨料應同時符合行業標準《再生骨料應用技術規程》JGJ/T240相關規定。

2）由于建筑廢棄物來源的復雜性，各地技術及產業發達程度差異和受加工處理的客觀條件限制，部分再生骨料某些指標可能不能滿足現行國家標準的要求，須經過試配驗證后，可用于配制墊層等非結構混凝土或強度等級較低的結構混凝土。

（2）再生骨料普通混凝土配制技術

設計配制再生骨料普通混凝土時，可參照行業標準《再生骨料應用技術規程》JGJ/T240相關規定進行。

2.4.2 技術指標

（1）再生骨料混凝土的拌合物性能、力學性能、長期性能和耐久性能、強度檢驗評定及耐久性檢驗評定等，應符合現行國家標準《混凝土質量控制標準》GB 50164的規定。

（2）再生骨料普通混凝土進行設計取值時，可參照以下要求進行：

1）再生骨料混凝土的軸心抗壓強度標準值、軸心抗壓強度設計值、軸心抗拉強度標準值、軸心抗拉強度設計值、剪切變形模量和泊松比均可按現行國家標準《混凝土結構設計規范》GB 50010的規定取值。

2）僅摻用Ⅰ類再生粗骨料配制的混凝土，其受壓和受拉彈性模量可按現行國家標準《混凝土結構設計規范》GB 50010的規定取值；其他類別再生骨料配制的再生骨料混凝土，其彈性模量宜通過試驗確定，在缺乏試驗條件或技術資料時，可按表2.1的規定取值。

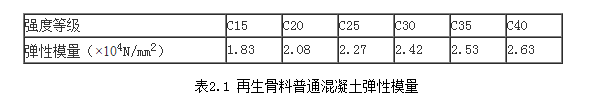

表2.1 再生骨料普通混凝土彈性模量

3）再生骨料混凝土的溫度線膨脹系數、比熱容和導熱系數宜通過試驗確定。當缺乏試驗條件或技術資料時，可按現行國家標準《混凝土結構設計規范》GB 50010和《民用建筑熱工設計規范》GB 50176的規定取值。

2.4.3 適用范圍

我國目前實際生產應用的再生骨料大部分為II類及以下再生骨料，宜用于配制C40及以下強度等級的非預應力普通混凝土。鼓勵再生骨料混凝土大規模用于墊層等非結構混凝土。

2.4.4 工程案例

北京建筑工程學院實驗6號樓、青島市海逸景園6號工程、邯鄲溫康藥物中間體研發有限公司廠房等。

【企業】徐工機械國內外市場開拓全面發力，傳統產業與新興板塊全線增長。

【企業】卡特彼勒利用冰路向北極圈附近礦山運送首臺994K裝載機
